태양광 접속함 점검방법에 대하여
안녕하세요 태양광 이웃님들
오늘의 태양광 정보는
태양광 접속함 점검방법에 대하여
입니다.
대부분 태양광 발전사업자분들은
태양광 점검 방법에 대해
많이들 어려워하시는데요
오늘은 접속함을 어떻게 점검해야
손해가 나기 않는지 알려드릴게요.
태양광전문기업(주)파랑티에스에너지

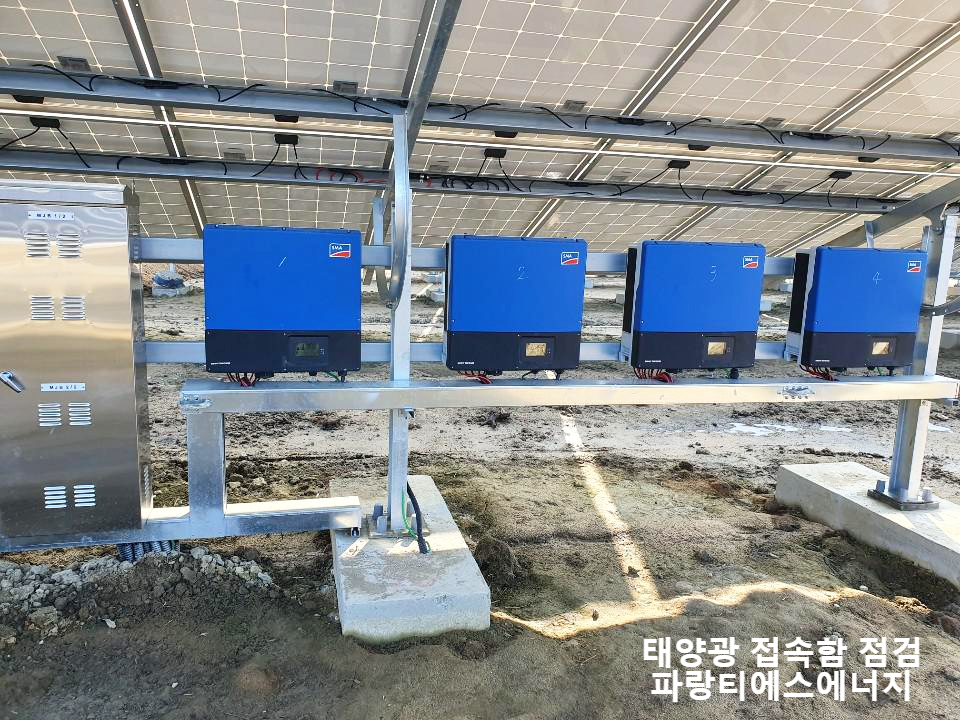

태양광 접속함이란
태양광 모듈에서 만들어진 직류(DC) 전력을
직 병렬로 연결하여 전력으로 집합시키는
장치이자, 태양광 인버터로 전달하는 장치입니다.
다른 말로 '태양광접속반'이라고도 하며
태양광 접속함은 퓨즈, SPD 다이오드 등
다양한 부품으로 구성되어 있습니다.
-효율적으로 태양광 접속함 점검을 진행하려면
다음과 같은 순서를 기억하세요!-
첫번째, 태양광 접속함의 외부 상태를
파악해야 합니다.
외관에 파손 및 부식이 있는지, 케이블 손상여부와
단자 이상 여부 등을 육안으로
직접 확인합니다.
두번째, 태양광 접속함 내부를 청소합니다.
태양광 접속함 내부에 쌓인 이물질과 먼지 등을
에어건(AIR GUN)을 이용해 제거하고,
붓질을 통해 청소 작업을 마무리합니다.
세번째, 태양광 접속함 내부
케이블 손상여부도 함께 확인합니다.
또한 접속단자의 접촉상태도
점검합니다.
네번째 태양광 접속함의 내부 온도를 파악합니다.
열화상 카메라를 이용하여
과열부위를 확인하고 내부 온도가 일정한지
점검합니다.
다섯번째 어레이 개별 전류 전압을 측정합니다.
이는 각각의 어레이의 에러상태를 파악하는데
도움되는 과정입니다.
여섯번째 SPD(서지보호장치)의 작동상태와
퓨즈의 도통상태(CONDUCTION STATE)를
점검합니다.
*도통상태
다이오드 등 반도체 스위칭 소자가 커져
전류가 흐르는 상태
일곱번째 태양광 접속함 팬(FAN)의 작동상태와
청결상태를 확인합니다.
만약 팬에 먼지가 많다면, 붓질을 통해
제거합니다.
여덟번째 태양광 접속함 점검이
모두 끝나면 점검일자/점검자/ 이상 유무등을
상세히 기록해둡니다.
<태양광 접속함 구성요소>
1. 어레이 단자
태양광 모듈에서 태양광 접속함으로
전기신호가 입력되는 부품이며,
+/- 케이블을 구분해서 연결해야 합니다.
2. 다이오드
전류가 거꾸로 흐르지 못하도록 방지하며
전류의 흐름을 단일방향으로 잡기 위한
성질을 지닌 반도체 소자입니다.
3. 퓨즈
태양광 모듈에서 과전류 발생 시,
내부 부품을 보호하기 위한
'자동차단장치' 입니다.
4. 신호 변환기
태양전지에 장착된 센서를 통해 감지된
인사량 및 온도 데이터를 전송하여
적합한 전기신호로 변환한 뒤,
모니터링 시스템에 전달하는 역할을 합니다.
5. 배선용 차단기
과전류 상태가 되면 회로를 자동으로
차단해주는 장치입니다.
6. 서지 보호장치(SPD)
전압이 제한치보다 상승할 경우,
선형 소자로 변환하여 접지 측으로
전류를 내보내는 역할을 합니다.
태양광 접속함 점검방법에 대하여
오늘의 태양광 정보는
여기까지입니다.
저희가 설명드린 접속함에 대해
궁금하신 점은 댓글 남겨주세요.
그럼 저희는 새로운 태양광 정보로
돌아오겠습니다.
감사합니다.
태양광전문기업(주)파랑티에스에너지
